Idea rozwiązania

Przetwornik ultradźwiękowy do detekcji i lokalizacji źródeł sygnałów emisji akustycznej (EA) generowanych przez wyładowania niezupełne (WNZ) występujące w wysokonapięciowym układzie izolacyjnym urządzenia elektroenergetycznego. Przetwornik może być zastosowany w urządzeniach elektroenergetycznych, których metalowa obudowa posiada właz inspekcyjny lub może być w taki właz doposażona.

Istotą przetwornika ultradźwiękowego do detekcji sygnałów emisji akustycznej generowanych przez wyładowania niezupełne, według wynalazku jest to, że we wnętrzu okna dielektrycznego stanowiącego obudowę przetwornika znajdują się co najmniej cztery elementy piezoelektryczne wyposażone w elektrody, przewody elektryczne, warstwę dopasowującą impedancję akustyczną oraz element tłumiący.

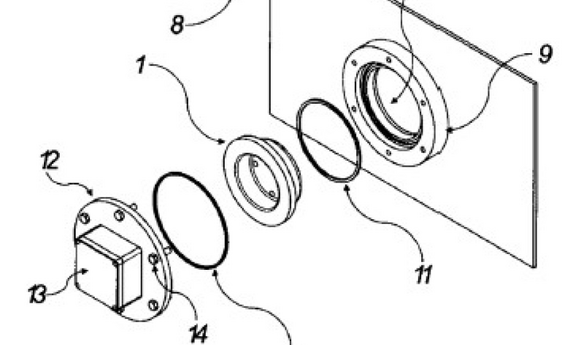

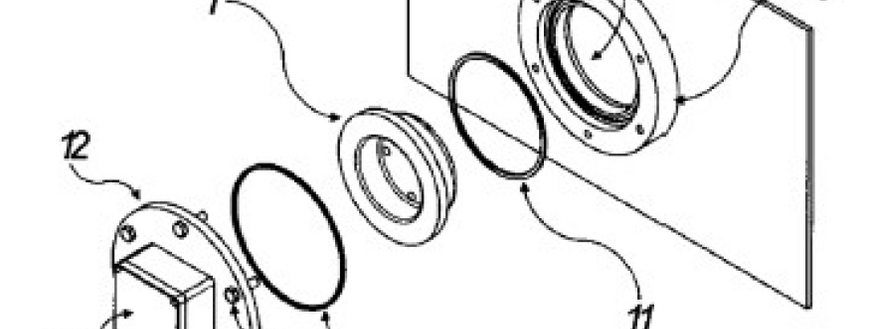

Przetwornik piezoelektryczny umieszcza się w otworze przelotowym włazu inspekcyjnego znajdującym się w ścianie metalowej obudowy urządzenia elektroenergetycznego. Pomiędzy przetwornikiem piezoelektrycznym a kołnierzem włazu inspekcyjnego znajduje się uszczelka. Dodatkowa uszczelka znajduje się również pomiędzy pokrywą włazu inspekcyjnego a przetwornikiem piezoelektrycznym. Pokrywa włazu inspekcyjnego może być doposażona w obudowę, która pozwala umieścić opcjonalne układy elektroniczne, jak wzmacniacze i filtry, wspomagające funkcjonowanie przetwornika piezoelektrycznego. Za pomocą śrub montażowych przytwierdza się pokrywę do kołnierza włazu inspekcyjnego.

Zalety rozwiązania i przewaga rynkowa

• prostota konstrukcji przetwornika piezoelektrycznego pozwalająca stosować go jednocześnie jako detektor i lokalizator sygnałów EA generowanych przez wyładowania niezupełne oraz jako okno dielektryczne służące do montażu anteny VHF/UHF,
• możliwość równoczesnego zastosowania dwóch, niezależnych metod diagnostycznych, tj. metody emisji akustycznej i metody antenowej VHF/UHF, pozwala zwiększyć skuteczność i wiarygodność detekcji zjawiska wyładowań niezupełnych,
• poprawa czułości detekcji wyładowań niezupełnych, gdyż wykonanie obudowy przetwornika w formie okna dielektrycznego umieszczonego wewnątrz kadzi urządzenia elektroenergetycznego ułatwia transfer energii fali akustycznej z ośrodka dielektrycznego do elementu piezoelektrycznego,
• amplituda sygnału EA rejestrowanego za pomocą rozwiązania według wynalazku jest ponad sześciokrotnie wyższa od amplitudy sygnału rejestrowanego standardowym, stykowym przetwornikiem ultradźwiękowym, instalowanym na zewnętrznej powierzchni metalowej obudowy urządzenia elektroenergetycznego.

Potencjalni klienci

Dostawcy rozwiązań systemowych dla automatyki przemysłowej w branży elektroenergetycznej: producenci transformatorów energetycznych, spółki dystrybucyjne, elektrownie, właściciele transformatorów.

Stan ochrony prawnej

Przyznany patent
Przetwornik ultradźwiękowy do detekcji i lokalizacji sygnałów emisji akustycznej generowanych przez wyładowania niezupełne nr Pat.236226
