Idea rozwiązania

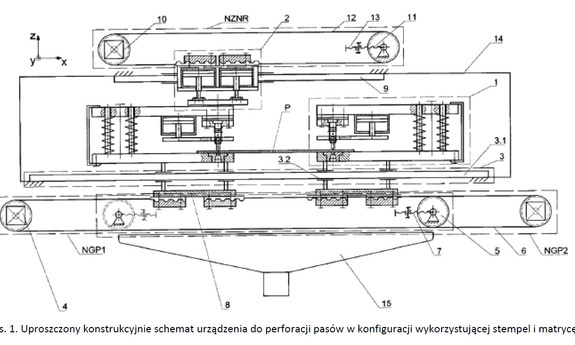

Urządzenie do perforacji pasów transportujących stanowiące samodzielny moduł systemu mechanicznej perforacji pasów do transportu podciśnieniowego i sterowania optycznego, charakteryzuje się tym, że składa się z dwóch zamiennych zespołów - lustrzanych głowic perforujących lub identycznych zespołów stołu roboczego z płytą podkładową - prowadzonych na wspólnej prowadnicy liniowej oraz zespołu napędu roboczego płytą dociskową zamienną na głowicę perforującą ze stemplem drążonym, z tym że zespół napędu roboczego jest prowadzony na osobnej prowadnicy liniowej, przy czym każda z głowic oraz zespół napędu roboczego posiadają indywidualne napędy realizujące przemieszczenie wzdłuż prowadnic liniowych w postaci przekładni pasowych z zespołami koła czynnego oraz biernego oraz pasami zębatymi napinanymi napinaczami z tą różnicą, że głowice są połączone z pasami zębatymi za pomocą uchwytów i posiadają zakres roboczy równy połowie szerokości perforowanego pasa, przy czym całość osadzona jest na prostopadłościennej ramie składającej się z profili aluminiowych połączonych kątownikami, do której przymocowano pojemnik na odpady.

Zalety rozwiązania i przewaga rynkowa

• możliwość łatwego przezbrojenia urządzenia pomiędzy konfiguracjami wykorzystującymi stempel i matrycę lub stempel drążony i płytę podkładową,
• uniwersalność zastosowania dla różnych typów pasów płaskich i zębatych,
• możliwość uzyskania większego zakresu perforacji pasa bez utraty sztywności głowicy, co zapewnia odpowiednie prowadzenie stempla względem matrycy,
• brak konieczności synchronizacji napędów,
• wysoka dokładność pozycjonowania głowicy,
• możliwość wykonywania dwóch otworów jednocześnie,
• możliwość regulacji zakresu ruchu głowicy za pomocą rozstawu zespołu koła czynnego i biernego napędu pasowego i zmianie długości pasa,
• łatwość usuwania odpadów.

Potencjalni klienci

Producenci pasów transportujących i napędowych, producenci maszyn przemysłowych.

Stan ochrony prawnej

Przyznany patent
Urządzenie do perforacji pasów transportujących nr Pat.240073
