Jednostki naukowe: Politechnika Poznańska
Numer zgłoszenia / patentu: Pat.240069 Poziom gotowości technologicznej (TRL): 9
Idea rozwiązania

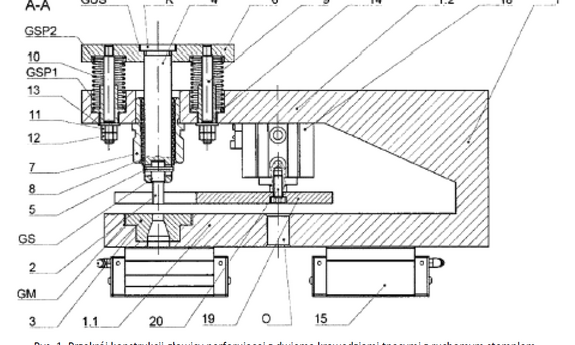

Głowica perforująca z dwiema krawędziami tnącymi z ruchomym stemplem do urządzenia do perforacji pasów transportujących charakteryzująca się tym, że składa się z monolitycznego korpusu w kształcie litery C, w którym osadzone są współosiowo stempel i matryca, z tym że matryca osadzona jest w gnieździe (GM) znajdującym się na górnej powierzchni dolnej części korpusu, a stempel osadzono w uchwycie wykonanym w postaci słupa prowadzącego, w którego czołowej powierzchni wykonano gniazdo (GS) pod część chwytową stempla, gdzie zablokowanie stempla w uchwycie zrealizowano za pomocą sworznia blokującego, przy czym uchwyt jest osadzany w gnieździe (GUS) w płycie głowicowo - stemplowej, na którą naciska płyta dociskowa zespołu napędu roboczego, zaś sam uchwyt prowadzony jest za pomocą bezluzowego liniowego łożyska tocznego składającego się z tulei prowadzącej, uchwytu oraz koszyka kulkowego umieszczonego pomiędzy nimi, a płyta głowicowo - stemplowa jest prowadzona względem korpusu na dwóch trzpieniach prowadzących osadzonych w tulejach ślizgowych, a jej ruch powrotny zapewniają sprężyny osadzone na trzpieniach prowadzących i napinane przez nakrętkę napinającą i kontrującą oraz podkładkę płaską, przy czym cała głowica mocowana jest od dołu do czterech wózków poruszających się po dwóch szynach prowadnicy liniowej, do napędu za pomocą kątownika i śrub, przy czym docisk pasa podczas perforacji realizowany jest w sposób sterowany za pomocą siłownika pneumatycznego oraz płytki dociskowej przykręconej do tłoczyska siłownika za pomocą śruby.
Zalety rozwiązania i przewaga rynkowa
- pewność prowadzenia stempla względem matrycy,
- ruch roboczy jest realizowany jedynie przez stempel wraz z uchwytem i płytą głowicowo-stemplową o stosunkowo małej masie,
- duża sztywność konstrukcji,
- prosta konstrukcja,
- możliwość znacznej redukcji wymiarów górnej części korpusu dzięki braku konieczności stosowania prowadnic słupowych, a tym samym masy głowicy.
Potencjalni klienci
Producenci pasów transportujących i napędowych, producenci maszyn przemysłowych.
Stan ochrony prawnej
Przyznany patent
Głowica perforująca z dwiema krawędziami tnącymi z ruchomym stemplem do urządzenia do perforacji pasów transportujących nr Pat.240069
Link do oferty CTT PP: https://put.poznan.pl/ctt-zaproszenia-ime
