Idea rozwiązania

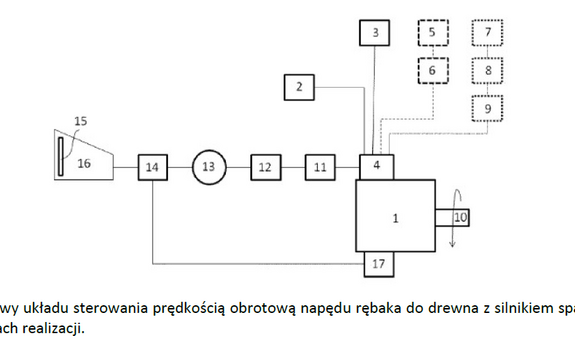

Przedmiotem wynalazku jest układ sterowania prędkością obrotową napędu rębaka do drewna z silnikiem spalinowym o zapłonie iskrowym zawierający czujnik detekcji obiektu w kanale podawczym rębaka oraz sterownik przepustnicy regulujący położenie kątowe klapy przepustnicy gaźnika charakteryzując się tym, że sterownik przepustnicy połączony z silnikiem krokowym współpracuje z dźwignią regulacji prędkości obrotowej połączoną z mechanizmem odśrodkowym regulującym za pomocą cięgna pozycje klapy przepustnicy w gaźniku.

Zalety rozwiązania i przewaga rynkowa

• detekcja obiektu powoduje wzrost prędkości obrotowej rębaka poprzez wykrycie gałęzi przez sensory w kanale podawczym. Następnie sterownik wysyła sygnał do silnika krokowego o zmianie pozycji, a ten zmienia położenie dźwigni regulacji prędkości obrotowej. Dźwignia regulacji prędkości obrotowej poprzez drugie cięgno umożliwia rozchylenie ciężarków w mechanizmie odśrodkowym,           a rozchylenie ich powoduje zmianę pozycji pierwszego cięgna i klapy przepustnicy umieszczonej w gaźniku.
• brak detekcji gałęzi w kanale podawczym powoduje zachowanie niskiej prędkości obrotowej rębaka. Sygnał ze sterownika nie powoduje zmiany pozycji dźwigni regulacji prędkości obrotowej, która poprzez drugie cięgno uniemożliwia rozchylenie się ciężarków mechanizmu odśrodkowego.
• praca maszyny rozdrabniającej z niską prędkością obrotową jest pracą jałową, a więc niezakładana jest regulacja pracy w zależności   od obciążenia silnika.
• w opracowanym rozwiązaniu, jeżeli dźwignia regulacji prędkości obrotowej jest ustawiona w pozycji pracy z wysoką prędkością obrotową, to mechanizm odśrodkowy posiada możliwość płynnej regulacji do zadanej prędkości.
• w celu zwiększenia żywotności silnika zasilanego benzyną, LPG lub CNG sterownik ze względu na sygnał zczujnika temperatury oleju może ograniczyć pracę pod obciążeniem nierozgrzanej maszyny, umożliwiając aktywację wysokiej prędkości obrotowej dopiero         po otrzymaniu odpowiedniego sygnału z czujnika temperatury oleju.

Potencjalni klienci

Producenci rębaków do drewna.

Stan ochrony prawnej

Przyznany patent
Układ sterowania prędkością obrotową napędu rębaka do drewna z silnikiem spalinowym o zapłonie iskrowym nr Pat.240954.
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.433586

Link do oferty CTT PP: https://put.poznan.pl/ctt-zaproszenia-ime
