Urządzenie pomiarowe do modelowania siły cięcia drewna mechanizmem tnącym o geometrii frezu walcowego / Katalog innowacji / Porozumienie Akademickich Centrów Transferu Technologii PACTT

Jednostki naukowe: Politechnika Poznańska
Numer zgłoszenia / patentu: Pat.242148 Poziom gotowości technologicznej (TRL): 3

Idea rozwiązania

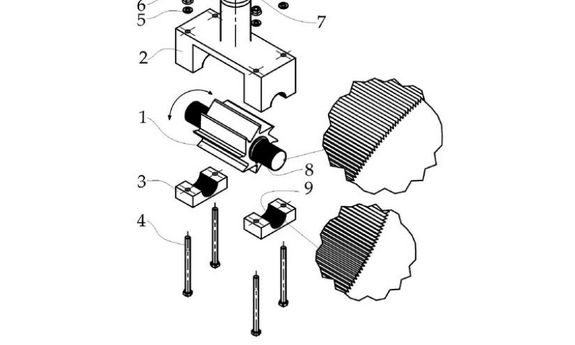

Przedmiotem wynalazku jest urządzenie pomiarowe do wyznaczania wartości pola powierzchni deformacji i odkształceń na potrzeby modelowania siły cięcia drewna mechanizmem tnącym o geometrii frezu walcowego zawierające mechanizm napędowy, siłomierz oraz elementy pomiarowe i nastawcze mechanizmu napędowego oraz mocowaną rozłączenie w ruchomym ramieniu głowicę narzędzia. Głowica narzędzia składa się z korpusu widlastego łączącego się rozłączenie z dwiema obudowami dolnymi, przy czym oba ramiona korpusu widlastego oraz dwie obudowy dolne w miejscu łączenia posiadają wybrania o kształcie połowy piasty o powierzchni wielowypustowej posiadającej korzystnie 360 wypustów, z którą współpracuje zespołu frezu walcowego, którego czopy wału posiadają powierzchnię wielowypustową.

Zalety rozwiązania i przewaga rynkowa

Głowica zamontowana w urządzeniu pomiarowym wykonuje ruch posuwisty z frezem ustawionym nieruchomo w zadanej pozycji, oddziałując na materiał z zadaną siłą oraz w zadanej pozycji fazy obrotu ostrza.
Pomiar daje podstawy do określenia szeregu parametrów związanych z właściwościami mechanicznymi obrabianego materiału (np. drewna) oraz parametrami samego procesu cięcia.
Urządzenie pomiarowe wyposażone w mechanizm napędowy oraz siłomierz pozwala na pomiar oddziaływania ostrza na badanym materiał w zadanej pozycji fazy obrotu ostrza oraz z zadanymi parametrami siły.
Wartość zadanej siły oraz przemieszczenia głowicy można regulować poprzez odpowiednie nastawy mechanizmu napędowego.
Urządzenie pomiarowe cechują: mobilność, konfigurowalność oraz odwzorowywanie rzeczywistych warunków pracy.
